怎样看水电图纸

7个月前 (02-05) 热度:85 ℃

1、要先阅读设计说明书,再根据说明书上的标准看图纸,这样才能了解总体规划。

2、看图纸的设计结构,将墙柱、楼层的代号按顺序标注在图纸上,然后计算出与图纸的尺寸比例。

3、看场地的平面图、立体图以及剖面图,然后对照现场设置,将发生立体变化的东西标注在图纸上。

4、最后要进行检查与验收,将施工缺点标注在图纸上即可。

怎样看水电图纸

水电图纸包含哪些内容

1、平面图:反映各用电器、给排水使用点的位置。图纸上应标有尺寸,包括尺寸比例。

2、系统图:反映各个用电回路在系统中的容量、分配方式,开关型号,接线、线路敷设方式,穿线管与导线的规格,系统保护方式;反映给排水管的连接、分支,管材的规格,各用水点的标高。

3、大样图:对某一器具的安装结点、某一安装位置的尺寸加以说明。

4、施工说明:工程概况,设计要求,施工注意事项,图例。

5、材料表:工程中需要的各种主要材料的规格、数量。

看水电图纸需要注意什么

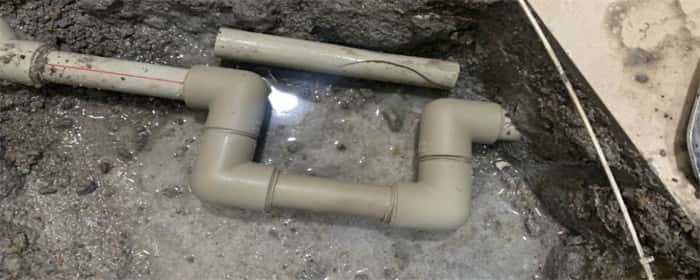

1、一般水改走顶不走地,各冷、热水出水水口必须水平,一般左热右凉,管路铺设需横平坚直,布局也需要安全跟合理。

2、进水应设有室内总阀,安装前必须检查水管及连接配件是否有砂眼、破损、裂纹等现象。

3、冷、热水管均为入墙做法,开槽时需检查槽的深度,冷热水管不能同槽。

4、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。连体坐便器要根据型号来确定出水口的位置,一般要留在马桶下水口正中左方200mm处。

5、电热水器一般需固定在承重墙上,要是情况比较特殊,固定在非承重墙上要做固定支架,且顶层要有足够位置做固定支架,需提前与热水器厂家进行沟通,以便确定热水器出水口的位置。

6、安装热水器进出水口时,进水的阀门和进气的阀门一定要考虑并应安装在相应的位置。

相关文章

地砖空鼓最佳处理方法

地砖空鼓最佳处理方法

地砖空鼓的最佳处理方法是先找到空鼓的位置再进行相应处理,步骤如下: 1、先做检验,找到空鼓地点; 2、边角空鼓,需先把边角空鼓处的缝隙打开,边敲击,边灌水泥浆,保证把空鼓填满即可; 3、...

水泥地面养护时间多长

水泥地面养护时间多长

水泥地面养护时间要根据季节与温度来决定,水泥充分硬化一般是要28天左右。但是不同温度下对水泥的养护时间也是不同的。要根据结构类型、截面尺寸、砼标号、水泥品种等再结合气温、湿度等因素决定养护的时间。如果...

装修房子验收水电注意事项

装修房子验收水电注意事项

1、必须有监理陪同验收 水电验收涉及到的专业知识非常多,很多地方就算有问题,作为外行也看不出来,所以家庭装修水电验收的时候,业主必须要和监理一起到现场进行验收,并且要求改水电的工人也要在现场,一旦发...

开发商验房不合格能交房吗

开发商验房不合格能交房吗

开发商验房不合格不能交房。开发商验房之后还需要等待质检部门的验收合格通知,并且对竣工验收做备案,上述两个步骤完成之后开发商才能交房。如果超过交付时间,可以要求房地产开发企业承担违约责任。 验房收...

八平米小卧室如何设计

八平米小卧室如何设计

1、在小卧室内安装一些内置收纳柜,这样不仅能够收纳多余的生活杂物,而且也不会占用过多的空间,是小面积卧室装修中最常见的装修技巧之一,能够保持卧室的整洁性。 2、在小卧室内尽量不要摆放过多的家具,...

房子装修什么容易有甲醛

房子装修什么容易有甲醛

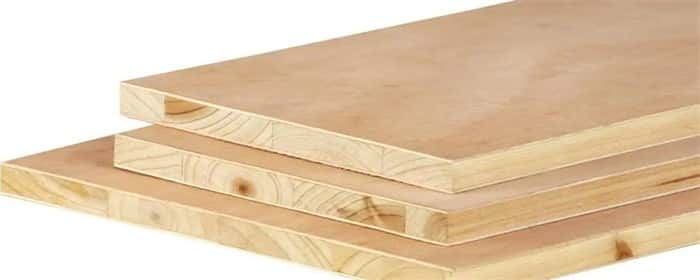

1、人造板材:装修中常用的细木工板(大芯板)、胶合板(多层复合板)、指接板和中密度纤维板等人造板材,其生产过程中使用的胶粘剂(脲醛树脂胶)会长期释放甲醛,导致室内空气污染。 2、家具:一些家具,特别...
